G型单螺杆泵压滤机泵

  • 扬子牌G型单螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等.
  • 咨询热线:0563-5129681
  • 产品详情



1基本介绍

G型单螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵按螺杆数目分为单螺杆泵、双螺杆泵和三螺杆泵等。当主动螺杆转动时,带动与其啮合的从动螺杆一起转动,吸入腔一端的螺杆啮合空间容积逐渐增大,压力降低。液体在压差作用下进入啮合空间容积。当容积增至最大而形成一个密封腔时,液体就在一个个密封腔内连续地沿轴向移动,直至排出腔一端。这时排出腔一端的螺杆啮合空间容积逐渐缩小,而将液体排出。螺杆泵的工作原理与齿轮泵相似,只是在结构上用螺杆取代了齿轮。表为各种螺杆泵的特点和应用范围。螺杆泵的流量和压力脉冲很小,噪声和振动小,有自吸能力,但螺杆加工较困难。泵有单吸式和双吸式两种结构,但单螺杆泵仅有单吸式。泵必须配带安全阀(单螺杆泵不必配带),以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

G型单螺杆泵

G型单螺杆泵实物图

2主要用途

环境保护'工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器板框压滤机设备等。
船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。
石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化:各种粘稠浆、乳化液、各种软膏化装品。
食品罐头行业:各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液。
建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂。
采矿行业:矿井内的固体颗粒、地下水、污浆水。
化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。
印刷、造纸:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料。
工业锅炉、电厂:水煤浆输送。

3产品优势

污泥螺杆泵与其他泵类的优势比较

1、与离心泵相比螺杆泵无需安装阀门,流量更加稳定;
2、与柱塞泵相比G型单螺杆泵具有更强的自吸能力;
3、与隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质;
4、与齿轮油泵相比,螺杆泵可输送更高粘度的介质;
5、与柱塞泵,隔膜泵及齿轮泵不同的是,污泥螺杆泵可用于药剂填充和计量。

4型号意义

G型单螺杆泵型号意义

5使用范围

单螺杆泵作为一款常用的泵类产品,流量可以根据用户要求,通过改变泵的转速来进行流量的调节,运行速度从低到高任意调节,泵的出口压力分为两级,每级的压力为0.6mpa,G型螺杆泵广泛应用与:

1、行业的应用、含有固体颗粒及短纤维物的污水泥浆的输送,特别适应与油水分离器或者板框压滤机的配套泵。
2、作为船舱夹板的清洗用泵,还可以作为石油化工业输送各类油类产品的油泵使用、也可以输送油水混合物、聚合物向地层内灌注之用。
3、医药或者日化行业采用高粘度泵作为输送各种粘浆液体、乳化液体、或者各种软膏类化妆品的输送之用。
4、食品行业输送例如粘稠淀粉、食用油、蜂蜜、糖浆、果酱、牛奶、肉沫或者下脚料的的输送。
5、调速型高粘度泵还可以输送各种发酵用的粘稠浆液、酒糟、粮食制品渣、其它固态物的粘稠液体。
6、印刷造纸行业使用的高粘度油墨或者PVC高分子塑料浆液以及各种浓度的纸浆。
7、采用调速型高粘度泵还可以作为水煤浆的输送。

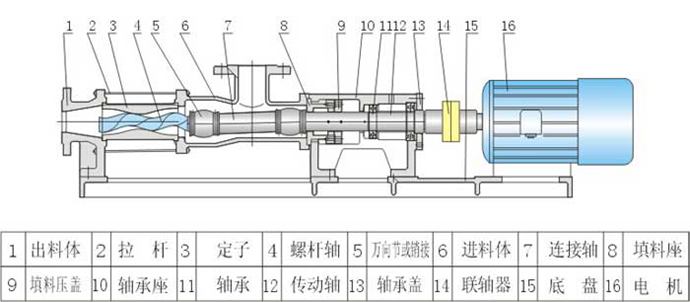

6结构图纸

G型单螺杆泵结构图纸

7型号技术参数

G20-1 0.8 60 0.6 960 0.75 4 25 25 1.5 25
G20-2 120 1.2 1.5
G25-1 2 60 0.6 960 1.5 32 25 2 30
G25-2 120 1.2 2.2
G30-1 5 60 0.6 960 2.2 50 40 2.5 35
G30-2 120 1.2 3
G35-1 8 60 0.6 960 3 65 50 3 40
G35-2 120 1.2 4
G40-1 12 60 0.6 960 4 80 65 3.8 45
G40-2 120 1.2 5.5
G50-1 14 60 0.6 720 5.5 4.5 100 80 5 50
G50-2 120 1.2 7.5
G60-1 22 60 0.6 720 11 5 125 100 6 60
G60-2 120 1.2 15
G70-1 38 60 0.6 720 11 150 125 8 70
G70-2 120 1.2 18.5
G85-1 56 60 0.6 630 15 150 150 10 80
G85-2 120 1.2 30
G105-1 100 60 0.6 500 30 200 200 15 110
G105-2 120 1.2 55
G135-1 150 60 0.6 400 45 250 250 20 150
G135-2 120 1.2 90
型号 流量(m3/h) 扬程(m) 压力(Mpa) 允许最高转数(r/min) 电机功率(kw) 必需汽蚀余量(m) 进口法兰通径(mm) 出口法兰通径(mm) 允许颗粒直径(mm) 允许纤维长度(mm)

单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号 压力0.3Mpa 压力0.6Mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
G20-1 960 0.96 0.75-6级 960 0.8 0.75-6级 125~1250 0.1~1.5 1.1
720 0.8 0.55-8级 720 0.5 0.75-8级
510 0.4 0.55-4级/齿轮箱 510 0.3 0.75-4级/齿轮箱
G25-1 960 2.4 0.75-6级 960 2 1.5-6级 125~1250 0.1~3 1.5
720 1.5 0.55-8级 720 1.27 1.1-8级
510 1.08 0.55-4级/齿轮箱 510 0.9 1.1-4级/齿轮箱
G30-1 960 3.6 1.5-6级 960 3 2.2-6级 125~1250 0.2~4 2.2
720 2.28 1.1-8级 720 1.9 1.5-8级
510 1.63 1.1-4级/齿轮箱 510 1.35 1.5-4级/齿轮箱
G35-1 720 4.8 2.2-8级 720 4.04 3-8级 125~890 0.3~5 3
510 3.36 1.5-4级/齿轮箱 510 2.8 2.2-4级/齿轮箱
380 1.92 1.1-4级/齿轮箱 380 1.60 1.5-4级/齿轮箱
G40-1 510 6.8 2.2-4级/齿轮箱 510 5.6 3-4级/齿轮箱 125~890 0.3~10 4
380 5.1 1.5-4级/齿轮箱 380 4 2.2-4级/齿轮箱
252 2.65 1.1-6级/齿轮箱 252 2.2 1.5-6级/齿轮箱
G50-1 510 13.8 4-4级/齿轮箱 510 11.5 5.5-4级/齿轮箱 80~750 1~18 5.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-1 510 20.8 7.5-4级/齿轮箱 510 16 11-4级/齿轮箱 63~630 1~20 11
380 15.6 7.5-4级/齿轮箱 380 12 11-4级/齿轮箱
252 7.8 5.5-6级/齿轮箱 252 6 7.5-6级/齿轮箱
G70-1 510 26 11-4级/齿轮箱 510 20 11-4级/齿轮箱 56~560 1~22 11
380 17 7.5-4级/齿轮箱 380 13 11-4级/齿轮箱
252 9.1 7.5-6级/齿轮箱 252 7 7.5-6级/齿轮箱
G85-1 380 32 11-4级/齿轮箱 380 25 15-4级/齿轮箱 37~370 2~24 15
252 21 7.5-6级/齿轮箱 252 16 11-6级/齿轮箱
189 11 5.5-8级/齿轮箱 189 8 11-8级/齿轮箱
G105-1 380 80 15-4级/齿轮箱 380 65 22-4级/齿轮箱 29~290 3~50 22
252 44 15-6级/齿轮箱 252 34 22-6级/齿轮箱
189 29 11-8级/齿轮箱 189 22 15-8级/齿轮箱
G135-1 380 132 37-4级/齿轮箱 380 120 45-4级/齿轮箱 18~180 3~56 45
252 95 30-6级/齿轮箱 252 80 37-6级/齿轮箱
189 65 18.5-6级/齿轮箱 189 53 30-8级/齿轮箱


双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号 压力0.8Mpa 压力1.2Mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
G20-2 960 0.96 1.5-6级 960 0.8 1.5-6级 125~1250 0.1~1.5 1.5
720 0.8 1.1-8级 720 0.5 1.5-8级
510 0.4 1.1-4级/齿轮箱 510 0.3 1.1-4级/齿轮箱
G25-2 960 2.4 1.5-6级 960 2 2.2-6级 125~1250 0.1~3 2.2
720 1.5 1.1-8级 720 1.27 1.5-8级
510 1.08 1.1-4级/齿轮箱 510 0.9 1.5-4级/齿轮箱
G30-2 960 3.6 3-6级 960 3 3-6级 125~1250 0.2~4 3
720 2.28 1.5-8级 720 1.9 2.2-8级
510 1.63 1.5-4级/齿轮箱 510 1.35 2.2-4级/齿轮箱
G35-2 720 4.8 3-8级 720 4.04 4-8级 125~890 0.3~5 4
510 3.36 2.2-4级/齿轮箱 510 2.8 3-4级/齿轮箱
380 1.92 1.5-4级/齿轮箱 380 1.60 2.2-4级/齿轮箱
G40-2 510 6.8 4-4级/齿轮箱 510 5.6 5.5-4级/齿轮箱 125~890 0.3~10 5.5
380 5.1 3-4级/齿轮箱 380 4 4-4级/齿轮箱
252 2.65 2.2-6级/齿轮箱 252 2.2 3-6级/齿轮箱
G50-2 510 13.8 5.5-4级/齿轮箱 510 11.5 7.5-4级/齿轮箱 80~750 1~18 7.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
G60-2 510 20.8 15-4级/齿轮箱 510 16 15-4级/齿轮箱 63~630 1~20 15
380 15.6 11-4级/齿轮箱 380 12 15-4级/齿轮箱
252 7.8 7.5-6级/齿轮箱 252 6 11-6级/齿轮箱
G70-2 510 26 15-4级/齿轮箱 510 20 18.5-4级/齿轮箱 56~560 1~22 18.5
380 17 11-4级/齿轮箱 380 13 15-4级/齿轮箱
252 9.1 11-6级/齿轮箱 252 7 11-6级/齿轮箱
G85-2 380 32 18.5-4级/齿轮箱 380 25 22-4级/齿轮箱 37~370 2~24 22
252 21 15-6级/齿轮箱 252 16 18.5-6级/齿轮箱
189 11 15-8级/齿轮箱 189 8 15-8级/齿轮箱
G105-2 380 80 30-4级/齿轮箱 380 65 37-4级/齿轮箱 29~290 3~50 37
252 44 30-6级/齿轮箱 252 34 30-6级/齿轮箱
189 29 22-8级/齿轮箱 189 22 22-8级/齿轮箱
G135-2 380 132 55-4级/齿轮箱 380 120 75-4级/齿轮箱 18~180 3~56 75
252 95 55-6级/齿轮箱 252 80 75-6级/齿轮箱
189 65 37-8级/齿轮箱 189 53 45-8级/齿轮箱

单、双级水煤浆工作泵的性能参数

泵 型 流量
(m3/h)
工作压力
(Mpa)
转数
(r/min)
齿轮减速配套调速电机
(kw)
G30-2 ~1 1.2 30~300 YCT160/4A-2.2
G35-2 ~2 1.2 30~300 YCT160/4A-2.2
G40-2 ~3 1.2 30~280 YCT160/4A-3
G50-1 ~4.5 0.6 28~280 YCT180/4A-4
G50-2 ~4.5 1.2 28~280 YCT200/4A-5.5
G60-1 ~6.5 0.6 25~250 YCT200/4A-5.5
G60-2 ~6.5 1.2 25~250 YCT200/4B-7.5
G70-1 ~8 0.6 25~250 YCT200/4B-7.5
G85-1 ~12.5 0.6 18~180 YCT225/4A-11
G105-1 ~20 0.6 14~140 YCT225/4B-15
G135-1 ~35 0.6 10~100 YCT250/4B-22

说明:
1、以上性能参数是常温清水试验时的试验数据;
2、对于不同的介质、不同的转速,性能参数都将变化,其流量值与浓度、粘度成反比,与转速成正比;
3、用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型,或者和本公司技术部门协商来决定泵的类型。
4、对于水煤浆泵传动形式为齿轮调速配套电磁调速电机或机械无级变速电机,流量随转速变化无级可调。

8G型单螺杆泵注意事项

1、开机前必先确定方向,不得反转;
2、严禁在无介质的情况下空运转,以免损坏定子;
3、新安装或停机数天后的单螺杆泵,不能立即启动,应先向泵体内注入适量机油或肥皂水,再用管子钳扳动几转后才可启动;
4、输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶剂进行冲洗,防止阻塞,以免下次启动困难;
5、冬季应排除积液,防止冻裂;
6、使用过程中轴承座内应定期加润滑油,发现轴端有渗流时,要及时处理或更换油封;
7、在运行中如发现异常情况,应立即停车检查原因,排除故障。

9销后服务




扬子泵阀与德邦、百世、安能、佳吉等多家知名物流公司长期合作,货物每到一地可定点跟踪,保证运输时效。采用防尘防水、全实木箱包装,防止设备受外力冲击而损坏。在确认收到货物后,我们会在5-7天内将17%增值税发票通过顺丰、申通等快递邮寄到客户手中。

    1、我公司拥有目前较为完备的检测设备及检测技术,每台设备出厂均按国家相关标准及企业标准进行检测,并建立完整的产品档案,定期跟踪用户使用情况,以确保用户正常使用及产品的进一步完善。
    2、可根据用户需要指派技术员免费上门服务,协助用户安装调试、培训维修工;
    3、我公司产品质保期限为货到需方14个月或产品开始使用后的壹年内(以先到者为准),质保期内可享受免费的维修服务,本厂实行3小时内答复用户,48小时内为用户提供解决方案 ,如因用户使用不当造成的产品损坏(即人为因素损坏),我公司也可提供返厂免费维修服务,但需要收取更换配件的费用;
    4、我公司保证长期供应设备配件,质保期外的配件仅收取成本费;
    5、我公司售后服务电话:400-658-2552(免长途费)



安徽泾县扬子泵阀有限公司5年免维护,如有问题都可上门服务,泵二年质保
